FabAcademy 2019, неделя 4: производство печатных плат

Осваиваем внутрисхемное программирование путем фрезерования платы и ее программирования. Мы разделили процесс на несколько шагов:

1) Проектирование платы

Рассмотрели различные версии FabISP (внутрисхемное устройство, цель которого – запись/считывание информации от микроконтроллеров в постоянное запоминающее устройство). Сначала мы скачали файл .brd для этой платы и открыли его с помощью Autodesk Eagle.

Идеальным рабочим процессом было экспортировать этот файл в Fusion 360, а затем сгенерировать файл .tap с помощью toolpath, однако, это невозможно.

Основные правила создания, которых мы придерживались:

• Между компонентами на плате должно быть достаточно места, чтобы инструмент фрезерного станка мог резать между ними. Например, если вы будете использовать концевую мельницу размером 1⁄32 дюйма, ваши дорожки, контактные площадки, переходные отверстия и т. д. должны находиться на большем расстоянии, чем 0,03125 дюйма друг от друга. Вы можете использовать меньшие инструменты, например, концевую фрезу размером 1⁄64 дюйма, которая позволяет вам размещать объекты ближе друг к другу.

• Если вы будете использовать компоненты поверхностного монтажа (SMD), между площадками должно быть достаточно места для установки инструмента.

Мы выбрали довольно простой дизайн, наш продукт будет однослойным и без отверстий.

Мы экспортировали png-версию платы, а затем векторизовали ее с помощью программного обеспечения ArtCam.

2) CAD и CAM

Мы проверили инструменты, которые у нас были. К сожалению, наша самая маленькая концевая фреза имеет размер 0,5 мм, но мы решили попробовать сделать макет из материала FR4.

Однако глубина оказалась немного больше необходимой, а мелкие дорожки были разбиты. Мы решили использовать мельницы с V-образным вырезом и выровнять ноль по оси Z для достижения 0,1-0,2 мм между дорожками.

В итоге макет платы удался – дорожки были чистыми и глубина разреза приемлемой.

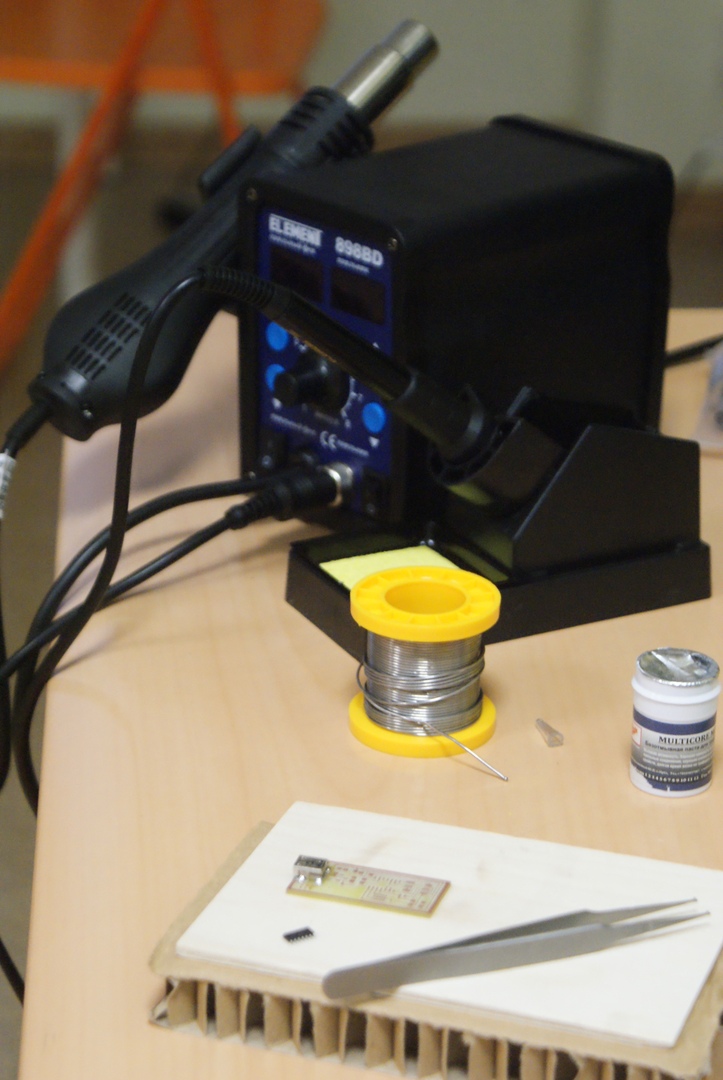

3) Паяльные компоненты

Мы использовали паяльную пасту с сушилкой. После каждой операции мы проверяли дорожки по мультиметру в режиме «zummer».

4) Программирование

Мы скачали архив прошивки, установили программное обеспечение для OSX.

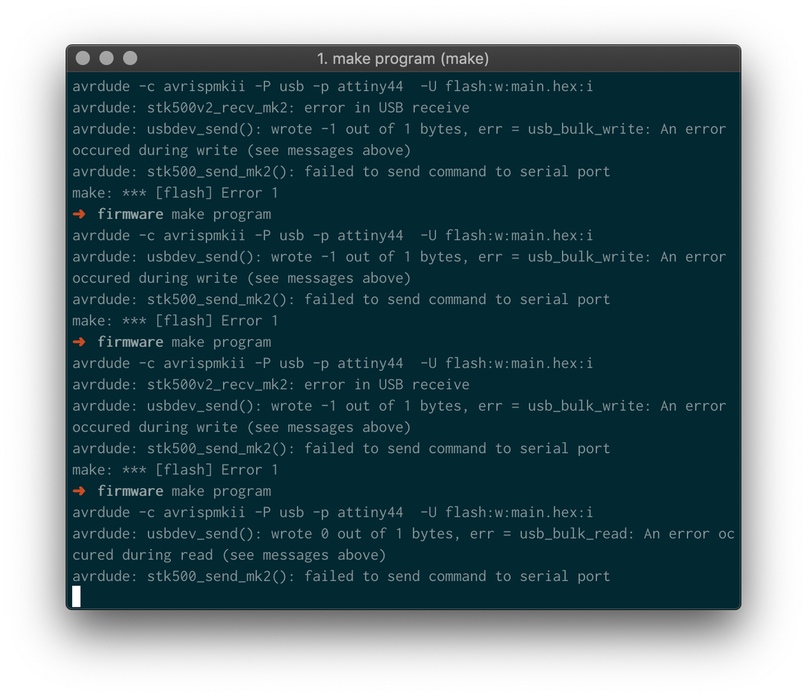

Но при запуске программы make из папки с разархивированной прошивкой, мы постоянно получаем ошибку.

Мы решили на этой неделе также разработать чертеж для лазерной резки и изготовить макеты, чтобы установить и проверить параметры и размеры резки.

Наш фаблаб сделал дизайн пресс-посадочного комплекта. В качестве прототипа использовали рисунок двух частей комплекта и отредактировали его так, чтобы сделать как можно больше деталей разных форм с нашим логотипом.
