Осваиваем внутрисхемное программирование путем фрезерования платы и ее программирования. Мы разделили процесс на несколько шагов:
1) Проектирование платы

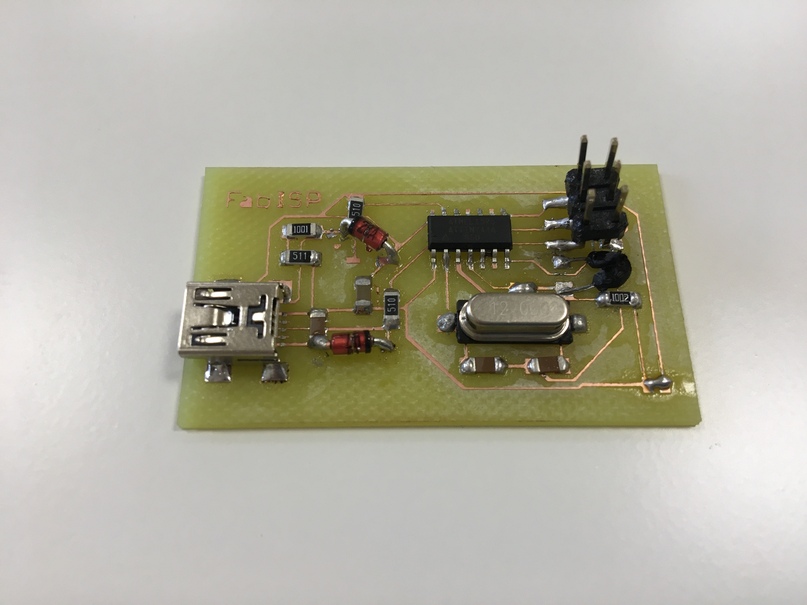

Рассмотрели различные версии FabISP (внутрисхемное устройство, цель которого – запись/считывание информации от микроконтроллеров в постоянное запоминающее устройство). Сначала мы скачали файл .brd для этой платы и открыли его с помощью Autodesk Eagle.
Идеальным рабочим процессом было экспортировать этот файл в Fusion 360, а затем сгенерировать файл .tap с помощью toolpath, однако, это невозможно.
Основные правила создания, которых мы придерживались:
• Между компонентами на плате должно быть достаточно места, чтобы инструмент фрезерного станка мог резать между ними. Например, если вы будете использовать концевую мельницу размером 1⁄32 дюйма, ваши дорожки, контактные площадки, переходные отверстия и т. д. должны находиться на большем расстоянии, чем 0,03125 дюйма друг от друга. Вы можете использовать меньшие инструменты, например, концевую фрезу размером 1⁄64 дюйма, которая позволяет вам размещать объекты ближе друг к другу.
• Если вы будете использовать компоненты поверхностного монтажа (SMD), между площадками должно быть достаточно места для установки инструмента.
Мы выбрали довольно простой дизайн, наш продукт будет однослойным и без отверстий.
